LCD 제어 프로그램

LCD 소개

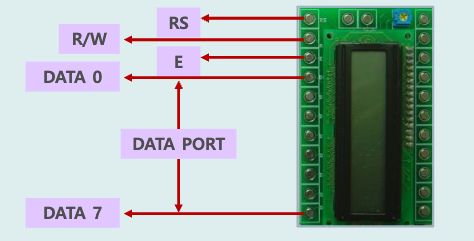

LCD

RS(입력) : Read/Write 신호로 제어하기 LCD 자체 명령과 데이터 입력을 제어함
R/W : Read/Write 신호를 관장함
E(입력) : Enable 신호로 명령이 하나 입력될 때마다 펄스를 하나씩 내주어야 함
DB0 ~ D87 : 데이터 버스

LCD에 한 문자 출력

문자 s 출력
#define F_CPU16000000UL
#include <avr/io.h>
#include <util/delay.h>
#include <util/LCD.h>

int main(void){
  icd_init();
  icd_write_char('s');

  return 0;
}

실행 결과

LCD에 두 문자 출력

문자 sT 출력
#define F_CPU16000000UL
#include <avr/io.h>
#include <util/delay.h>
#include <util/LCD.h>

int main(void){
  icd_init();
  icd_write_char('s');
  icd_write_char('T');

  return 0;
}

실행 결과

sT

커서에 위치 이동하고 두 문자 출력학

LCD 좌표
- x 좌표는 0 ~ 15
- y 좌표는 0, 1

0,0	1,0	2,0	3,0	4,0	5,0	6,0	7,0	8,0	9,0	10,0	11,0	12,0	13,0	14,0	15,0
0,1	1,1	2,1	3,1	4,1	5,1	6,1	7,1	8,1	9,1	10,1	11,1	12,1	13,1	14,1	15,1

문자 sT 출력
#define F_CPU16000000UL
#include <avr/io.h>
#include <util/delay.h>
#include <util/LCD.h>

int main(void){
  icd_init();
  lcd_position(3, 0);
  icd_write_char('s');
  icd_write_char('T');

  return 0;
}

실행 결과

sT

상단에 년, 월, 일, 요일 출력

2024 Dec 07 Sat
#define F_CPU16000000UL
#include <avr/io.h>
#include <util/delay.h>
#include <util/LCD.h>

int main(void){
  icd_init();
  icd_write_char('2');
  icd_write_char('0');
  icd_write_char('2');
  icd_write_char('4');

  lcd_position(5, 0);
  icd_write_char('D');
  icd_write_char('e');
  icd_write_char('c');

  lcd_position(9, 0);
  icd_write_char('0');
  icd_write_char('7');

  lcd_position(12, 0);
  icd_write_char('S');
  icd_write_char('a');
  icd_write_char('t');

  return 0;
}

실행 결과

2024 Dec 07 Sat

하단에 오전, 오후, 시, 분, 초 출력하기

PM 02H 38M 59S
#define F_CPU16000000UL
#include <avr/io.h>
#include <util/delay.h>
#include <util/LCD.h>

int main(void){
  icd_init();
  lcd_position(0, 1);
  icd_write_char('P');
  icd_write_char('M');

  lcd_position(4, 1);
  icd_write_char('0');
  icd_write_char('2');
  icd_write_char('H');

  lcd_position(8, 1);
  icd_write_char('3');
  icd_write_char('8');
  icd_write_char('M');

  lcd_position(12, 1);
  icd_write_char('5');
  icd_write_char('9');
  icd_write_char('S');

  return 0;
}

실행 결과


PM 02H 38M 59S

초 출력하기

문자	0	1	2	3	4	5	6	7	8	9
코드	48	49	50	51	52	53	54	55	56	57

second가 58 일 때
#define F_CPU16000000UL
#include <avr/io.h>
#include <util/delay.h>
#include <util/LCD.h>

int main(void){
  icd_init();
  int second = 58;

  while(1){
    lcd_position(12, 1);

    // 10의 자리 5에 0 의 아스키코드 값을 더해 숫자를 문자로 출력
    icd_write_char(second / 10 + '0'); // 5 + 48
    // 1의 자리 8에 0 의 아스키코드 값을 더해 숫자를 문자로 출력
    icd_write_char(second % 10 + '0'); // 8 + 48

    icd_write_char('S');
    _delay_ms(1000);
    second++;

    if (second >= 60) second = 0; // 60초인 경우 0으로 초기화
  }

  return 0;
}

실행 결과

58S

분 초 출력하기

58분 59초 >> 59분 00초 >> 59분 01초 ...
#define F_CPU16000000UL
#include <avr/io.h>
#include <util/delay.h>
#include <util/LCD.h>

int main(void){
  icd_init();
  int minute = 58;
  int second = 59;

  while(1){
    lcd_position(12, 1);

    icd_write_char(second / 10 + '0'); // 5 + 48
    icd_write_char(second % 10 + '0'); // 9 + 48
    icd_write_char('S');
    _delay_ms(1000);
    second++;

    if (second >= 60) {
      second = 0;
      minute++; // 1분 증가
    }

    lcd_position(8, 1);
    lcd_write_char(minute / 10 + '0');
    lcd_write_char(minute % 10 + '0');
    icd_write_char('M');
  }


  return 0;
}

실행 결과


    58M 59S


    59M 00S


    59M 01S

시 분 초 출력하기

12시 59분 59초 >> 01시 00분 00초 ...
#define F_CPU16000000UL
#include <avr/io.h>
#include <util/delay.h>
#include <util/LCD.h>

int main(void){
  icd_init();
  int hour = 12;
  int minute = 59;
  int second = 59;

  while(1){
    lcd_position(12, 1);

    icd_write_char(second / 10 + '0'); // 5 + 48
    icd_write_char(second % 10 + '0'); // 9 + 48
    icd_write_char('S');
    _delay_ms(1000);
    second++;

    if (second >= 60) {
      second = 0;
      minute++; // 1분 증가
    }

    lcd_position(8, 1);
    lcd_write_char(minute / 10 + '0');
    lcd_write_char(minute % 10 + '0');
    icd_write_char('M');

    if (minute >= 60) {
      minute = 0;
      hour++;
    }

    lcd_position(4, 1);
    lcd_write_char(hour / 10 + '0');
    lcd_write_char(hour % 10 + '0');
    icd_write_char('H');

    if (hour >= 13) hour = 1;
  }

  return 0;
}

실행 결과


   12H 59M 59S


   01H 00M 00S


   01H 00M 01S

AM/PM 시 분 초 출력하기

12시 59분 59초 >> 01시 00분 00초 ...
#define F_CPU16000000UL
#include <avr/io.h>
#include <util/delay.h>
#include <util/LCD.h>

int main(void){
  icd_init();
  int hour = 12;
  int minute = 59;
  int second = 59;
  int AMPM = 0;

  while(1){
    lcd_position(12, 1);

    icd_write_char(second / 10 + '0'); // 5 + 48
    icd_write_char(second % 10 + '0'); // 9 + 48
    icd_write_char('S');
    _delay_ms(1000);
    second++;

    if (second >= 60) {
      second = 0;
      minute++; // 1분 증가
    }

    lcd_position(8, 1);
    lcd_write_char(minute / 10 + '0');
    lcd_write_char(minute % 10 + '0');
    icd_write_char('M');

    if (minute >= 60) {
      minute = 0;
      hour++;
    }

    lcd_position(4, 1);
    lcd_write_char(hour / 10 + '0');
    lcd_write_char(hour % 10 + '0');
    icd_write_char('H');

    if (hour >= 13) hour = 1;

    if ( (hour == 12) & (minute == 0) & (second == 0) ){
      AMPM++;
      if (AMPM >= 2) AMPM = 0;
    }

    lcd_position(1, 1);

    if (AMPM) lcd_write_char('P');
    else lcd_write_char('A');
    lcd_write_char('M');
  }

  return 0;
}

실행 결과


 AM 12H 59M 59S


 PM 01H 00M 00S


 PM 01H 00M 01S

년, 월, 일 출력

2024 12 07
#define F_CPU16000000UL
#include <avr/io.h>
#include <util/delay.h>
#include <util/LCD.h>

int main(void){
  icd_init();
  int year = 2024;
  int month = 12;
  int date = 30;

  while(1){
    lcd_position(1, 0);
    lcd_write_char(year / 1000 + '0');
    lcd_write_char((year / 100) % 10 + '0');
    lcd_write_char((year / 10) % 10 + '0');
    lcd_write_char(year % 10 + '0');

    lcd_position(6, 0);
    lcd_write_char(month / 10 + '0');
    lcd_write_char(month % 10 + '0');

    lcd_position(9, 0);
    lcd_write_char(date / 10 + '0');
    lcd_write_char(date % 10 + '0');
  }
  return 0;
}

실행 결과

년, 월, 일 AM/PM 시, 분, 초 출력

2024 12 07 PM 01H 00M 00S
#define F_CPU16000000UL
#include <avr/io.h>
#include <util/delay.h>
#include <util/LCD.h>

int main(void){
  icd_init();
  int year = 2024;
  int month = 12;
  int date = 30;
  int hour = 11;
  int minute = 59;
  int second = 59;
  int AMPM = 0;

  while(1){
    _delay_ms(1000);
    second++;

    if (second >= 60) {
      second = 0;
      minute++;
    }
    if (minute >= 60) {
      minute = 0;
      hour++;
    }

    // date
    lcd_position(1, 0);
    lcd_write_char(year / 1000 + '0');
    lcd_write_char((year / 100) % 10 + '0');
    lcd_write_char((year / 10) % 10 + '0');
    lcd_write_char(year % 10 + '0');

    lcd_position(6, 0);
    lcd_write_char(month / 10 + '0');
    lcd_write_char(month % 10 + '0');

    lcd_position(9, 0);
    lcd_write_char(date / 10 + '0');
    lcd_write_char(date % 10 + '0');

    // time
    lcd_position(12, 1);
    icd_write_char(second / 10 + '0'); // 5 + 48
    icd_write_char(second % 10 + '0'); // 9 + 48
    icd_write_char('S');

    lcd_position(8, 1);
    lcd_write_char(minute / 10 + '0');
    lcd_write_char(minute % 10 + '0');
    icd_write_char('M');

    lcd_position(4, 1);
    lcd_write_char(hour / 10 + '0');
    lcd_write_char(hour % 10 + '0');
    icd_write_char('H');

    if (hour >= 13) hour = 1;

    if ( (hour == 12) & (minute == 0) & (second == 0) ){
      AMPM++;
      if (AMPM >= 2) AMPM = 0;
    }

    lcd_position(1, 1);

    if (AMPM) lcd_write_char('P');
    else lcd_write_char('A');
    lcd_write_char('M');
  }
  return 0;
}

실행 결과

2024 12 30
AM 12H 59M 59S

2024 12 30
PM 01H 00M 00S
